Aká je teplotná tolerancia hlavy puzdra?

Ako skúsený dodávateľ plášťových hláv som bol svedkom kritickej úlohy, ktorú tieto komponenty zohrávajú v ropnom a plynárenskom priemysle. Jedna z najčastejšie kladených otázok, s ktorými sa stretávam, sa týka teplotnej tolerancie hlavy puzdra. V tomto blogu sa ponorím do tejto témy a podelím sa o postrehy založené na mojich dlhoročných skúsenostiach a znalostiach odvetvia.

Pochopenie plášťovej hlavy

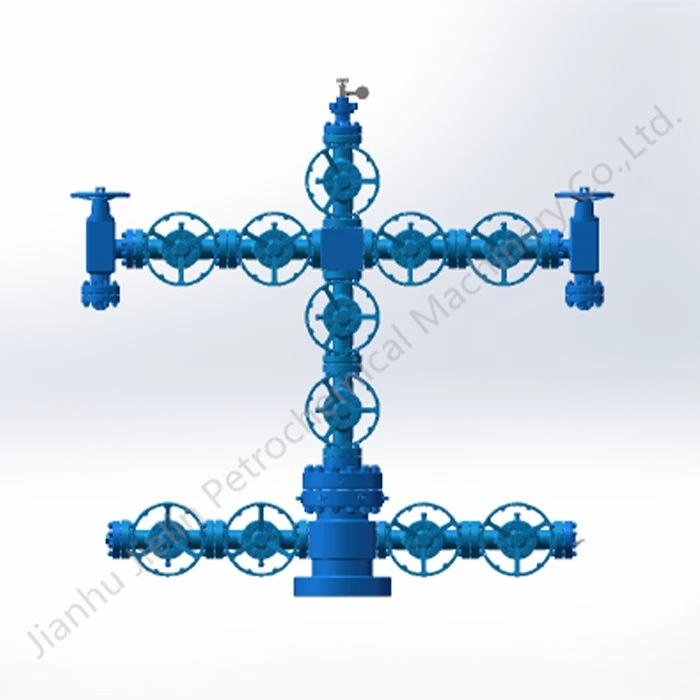

Predtým, než sa ponoríme do teplotnej tolerancie, stručne pochopme, čo je puzdrová hlava. Hlava pažnice je kľúčovou súčasťou systému ústia vrtu, ktorý sa používa na spojenie strún pažnice v ropnom alebo plynovom vrte. Poskytuje bezpečné a stabilné spojenie, ktoré zaisťuje integritu vrtu. Systém ústia vrtu, ktorý zahŕňa hlavu plášťa, je navrhnutý tak, aby odolal rôznym podmienkam prostredia a prevádzkovým podmienkam vrátane vysokých tlakov a teplôt. Viac o systéme ústia vrtu a jeho komponentoch sa dozviete naStudňa a vianočný stromček.

Faktory ovplyvňujúce toleranciu teploty

Teplotnú toleranciu hlavy plášťa ovplyvňuje niekoľko faktorov vrátane použitého materiálu, konštrukcie hlavy plášťa a prevádzkových podmienok.

Výber materiálu

Výber materiálu je jedným z najdôležitejších faktorov pri určovaní teplotnej tolerancie hlavy puzdra. Rôzne materiály majú rôzne tepelné vlastnosti, čo môže ovplyvniť ich výkon pri vysokých alebo nízkych teplotách. Napríklad uhlíková oceľ je bežne používaným materiálom pre hlavy plášťa vďaka svojej pevnosti a cenovej dostupnosti. Uhlíková oceľ má však relatívne nízku teplotnú toleranciu v porovnaní s inými materiálmi, ako je nehrdzavejúca oceľ alebo legovaná oceľ. Nerezová oceľ a legovaná oceľ sú odolnejšie voči korózii a odolávajú vyšším teplotám, vďaka čomu sú vhodné na použitie v drsnom prostredí.

Úvahy o dizajne

Konštrukcia hlavy puzdra tiež zohráva rozhodujúcu úlohu pri jej teplotnej tolerancii. Dobre navrhnutá hlavica puzdra by mala byť schopná účinne odvádzať teplo a zabrániť hromadeniu tepelného stresu. To možno dosiahnuť pomocou funkcií, ako je správna izolácia, chladiče a vetranie. Okrem toho by návrh mal brať do úvahy expanziu a kontrakciu materiálov v dôsledku teplotných zmien, aby sa zabezpečilo bezpečné a stabilné spojenie.

Prevádzkové podmienky

Prevádzkové podmienky vrtu môžu mať tiež významný vplyv na teplotnú toleranciu hlavy pažnice. Napríklad studne nachádzajúce sa v horúcom podnebí alebo tie, ktoré produkujú kvapaliny s vysokou teplotou, budú vyžadovať hlavice plášťa s vyššou teplotnou toleranciou. Podobne studne, ktoré sú vystavené častým teplotným výkyvom, budú potrebovať pažnicové hlavy, ktoré vydržia tepelné cykly bez poškodenia.

Teplotné rozsahy pre rôzne aplikácie

Teplotná tolerancia hlavy puzdra sa môže meniť v závislosti od konkrétnej aplikácie. Tu je niekoľko všeobecných pokynov pre rôzne teplotné rozsahy:

Nízkoteplotné aplikácie

Pri nízkoteplotných aplikáciách, ako napríklad v arktických oblastiach alebo hlbokomorských vrtoch, musí hlavica puzdra odolávať extrémne nízkym teplotám. Teplotná tolerancia pre tieto aplikácie sa zvyčajne pohybuje od -40 °F do 100 °F (-40 °C až 38 °C). Často sú potrebné špeciálne materiály a konštrukcie, aby sa zabezpečilo, že hlava puzdra môže správne fungovať v týchto drsných podmienkach.

Aplikácie so strednou teplotou

Väčšina ropných a plynových vrtov pracuje v prostredí s miernou teplotou, kde sa teplota pohybuje od 100 °F do 300 °F (38 °C až 149 °C). Hlavy puzdra vyrobené z uhlíkovej ocele alebo legovanej ocele zvyčajne postačujú pre tieto aplikácie za predpokladu, že sú správne navrhnuté a nainštalované.

Vysokoteplotné aplikácie

Vo vysokoteplotných aplikáciách, ako sú geotermálne vrty alebo vrty, ktoré produkujú paru s vysokou teplotou, musí byť hlavica plášťa schopná odolať teplotám nad 300 °F (149 °C). Pre tieto aplikácie sa často používajú špeciálne materiály, ako je nehrdzavejúca oceľ alebo zliatiny na báze niklu, kvôli ich odolnosti voči vysokým teplotám.

Testovanie a certifikácia

Aby sa zabezpečila spoľahlivosť a výkon hláv puzdra, podrobujú sa prísnemu testovaniu a certifikačným procesom. Tieto testy sú navrhnuté tak, aby simulovali skutočné prevádzkové podmienky a vyhodnotili teplotnú toleranciu hlavy plášťa. Niektoré z bežných testov zahŕňajú:

Tepelný cyklický test

Test tepelného cyklovania zahŕňa vystavenie hlavy puzdra opakovaným cyklom zahrievania a chladenia, aby sa simulovali kolísanie teploty, ku ktorému dochádza počas normálnej prevádzky. Tento test pomáha identifikovať akékoľvek potenciálne problémy s materiálom alebo dizajnom, ako je praskanie alebo deformácia.

Vysokoteplotný tlakový test

Vysokoteplotná tlaková skúška sa používa na vyhodnotenie výkonu hlavy plášťa pri vysokých teplotách a tlakoch. Hlava puzdra je po určitú dobu vystavená špecifickému tlaku pri vysokej teplote, aby sa zabezpečilo, že vydrží prevádzkové podmienky bez úniku alebo zlyhania.

Certifikačné štandardy

Hlavy puzdra sú zvyčajne certifikované tak, aby spĺňali rôzne priemyselné normy, ako je API 6A. Tieto normy špecifikujú požiadavky na dizajn, výrobu, testovanie a kontrolu puzdier, aby sa zabezpečila ich kvalita a spoľahlivosť.

Dôležitosť tolerancie teploty v hlavách krytu

Teplotná tolerancia hlavy plášťa je mimoriadne dôležitá z niekoľkých dôvodov:

Bezpečnosť

Zabezpečenie teplotnej tolerancie hlavice pažnice v prijateľnom rozsahu je rozhodujúce pre bezpečnosť studne a personálu, ktorý na nej pracuje. Ak hlava puzdra zlyhá v dôsledku nadmernej teploty, môže to viesť k strate kontroly nad vaňou, čo môže viesť k vážnym nehodám, ako sú praskliny alebo požiare.

Spoľahlivosť

Hlava puzdra s dostatočnou teplotnou toleranciou bude pravdepodobnejšie fungovať spoľahlivo počas svojej životnosti. Tým sa znižuje riziko prestojov a nákladov na údržbu, čo môže mať významný vplyv na ziskovosť vrtu.

Súlad

Splnenie požiadaviek na teplotnú toleranciu špecifikovaných priemyselnými normami a predpismi je nevyhnutné pre zhodu. Nedodržanie týchto požiadaviek môže mať za následok pokuty, pokuty a právne problémy.

Záver

Na záver, teplotná tolerancia hlavy puzdra je kritickým faktorom, ktorý je potrebné starostlivo zvážiť pri výbere a navrhovaní týchto komponentov. Materiál, konštrukcia a prevádzkové podmienky zohrávajú úlohu pri určovaní teplotnej tolerancie hlavy puzdra. Pochopením týchto faktorov a dodržiavaním príslušných testovacích a certifikačných procesov môžeme zabezpečiť spoľahlivosť a výkon puzdier v rôznych aplikáciách.

Ak hľadáte na trhu vysokokvalitné hlavy plášťa alebo máte akékoľvek otázky týkajúce sa tolerancie teploty alebo iných aspektov výberu hlavy plášťa, odporúčame vám, aby ste sa na nás obrátili. Náš tím odborníkov je tu, aby vám poskytol informácie a podporu, ktorú potrebujete na správne rozhodnutie pre váš projekt.

Referencie

• Špecifikácia API 6A, Špecifikácia pre vybavenie studne a vianočného stromčeka
• ASME Kódex pre kotly a tlakové nádoby, oddiel VIII, divízia 1, Pravidlá pre konštrukciu tlakových nádob
